Sign & Display • Sublimation • UV • Plotters y Tables de découpe

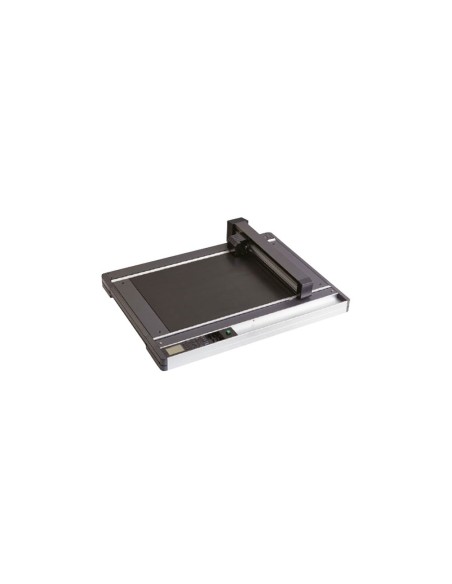

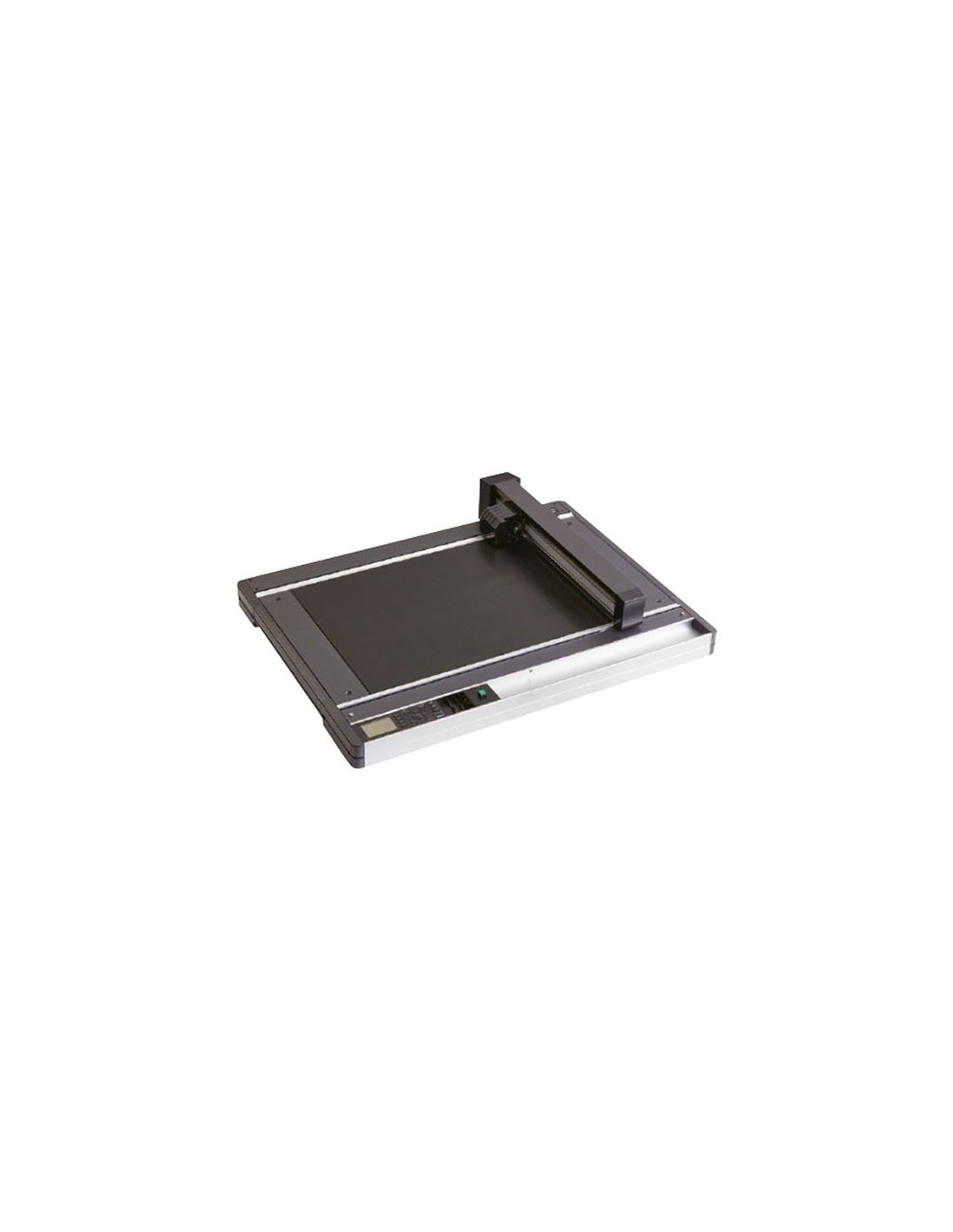

Les tables de découpe plates de la série Graphtec FCX4000 se distinguent par leur précision et leur fiabilité. Ils offrent stabilité et précision dans la coupe et le rainage en intégrant les fonctions de coupe, de découpe de contour et de pliage.
Il effectue des fonctions de découpe de contours, de découpe et de pointillé. Idéal pour l’industrie du graphisme et de la signalétique, pour l’industrie de l’emballage et la réalisation de prototypes industriels (claviers, semelles) ainsi que pour l’emballage, le modélisme et la chaussure.
Il met en œuvre la technologie ARMS pour la lecture automatique des marques en 4 points, idéale pour la découpe de contours d’étiquettes et de matériaux pré-imprimés.
• Intègre le plug-in Cutting Master 4.
• Largeur de coupe max. : 660 x 488 mm / 976 x 660 mm.
• Vitesse jusqu’à 750 mm/s.
• Force de coupe : outil 1 max. 600 g / Outil 2 max. 600 g.
• RS232C et USB 2.0.
• 2 Mo de mémoire.
• Systèmes de fixation : Panneau électrostatique.
 | TÉLÉCHARGER : FICHE TECHNIQUE |
 | Vidéo : FCX4000 |
Notre équipe technique vous fournira des informations plus détaillées sur ce produit.
Graphtec FCX4000'est la solution ultime pour le prototypage et la production de petites séries sur des matériaux rigides sans l’utilisation d’une matrice de découpe. Réduisez le gaspillage de matériaux ainsi que le temps de traitement grâce au logiciel de précision et de découpe de Graphtec.
Il dispose d’options améliorées pour une productivité et une efficacité de travail accrues, permettant un fonctionnement hors ligne compatible avec l’utilisation de clés USB. Les données de tracé sont créées à partir de la conception à l’aide de Cutting Master 4 ou de Graphtec Pro Studio, puis les données sont enregistrées sur une clé USB. Le fichier de données de tracé peut être sélectionné à partir d’une clé USB à l’aide de la commande de menu de la table de coupe, après quoi la coupe est terminée. Ce flux de travail rationalisé permet aux utilisateurs de travailler sans ordinateur.
Il intègre un plug-in pour Illustrator ou Corel Draw avec lequel vous pouvez travailler sur votre propre plate-forme de conception, utiliser vos marques de repérage pour l’impression et la découpe et envoyer vos fichiers au logiciel de découpe Cutting Master 4. Il est valable pour les utilisateurs de PC et de MAC.
La gestion des données est également possible à l’aide de la fonction code-barres avec des clés USB. Dans l’opération Print & Cut, les paramètres de coupe sont automatiquement sélectionnés à partir de la clé USB en scannant le code-barres imprimé sur le matériau, puis la découpe des contours est effectuée. Cela permet d’éviter l’utilisation de données incorrectes et d’améliorer l’efficacité du travail.
Il est doté de la technologie ARMS (Advanced Registration Mark Sensing System) améliorée pour augmenter la productivité des applications d’impression et de découpe.
Il offre une compensation en quatre points, corrigeant les déformations ou les distorsions des graphiques imprimés pour garantir une découpe précise des contours à chaque fois.
Le réglage automatique de la sensibilité d’ARMS permet de détecter les marques lorsqu’il y a un contraste avec l’arrière-plan. Il n’est pas nécessaire d’ajouter des marques spéciales avec le logiciel Graphtec pour couper car il est compatible avec les marques de coupe standard.
De plus, grâce à la fonction de zone de coupe étendue, l’efficacité de la production est améliorée en réduisant le gaspillage de matériau en élargissant la zone de coupe pour inclure des objets en dehors de la zone délimitée par des marques de repérage.
Il est possible de découper et de plier des graphiques imprimés même au dos des matériaux. Cela permet d’éviter les rayures ou les dommages à la pièce imprimée. Il s’agit d’une opération simple à l’aide de Cutting Master 4 ou Graphtec Pro Studio.
Grâce à la fonction de copie ARMS, une fois les données envoyées pour la première fois, elles peuvent être copiées plusieurs fois sans PC. Les quatre premières marques sont numérisées sur la première feuille et seulement la première sur les feuilles suivantes.
Cela améliore la productivité en raccourcissant le temps de détection de l’analyse. Il permet l’intégration d’outils de rainage et de poinçonnage en option pour effectuer le rainage dans les applications d’emballage.
Applications industrielles étendues
Graphtec tables de découpe plates répondent à la grande variété d’applications utilisées dans le prototypage et les petites séries de matériaux industriels et d’emballage (emballages, pops, signalisation signalétique, autocollants, films autocollants pour vitrines, etc.).
